OpenOffice Math

Uso de OpenOffice Math (editor de fórmulas matemáticas de OpenOffice)

Cuando generamos un documento de matemáticas (examen, relación de ejercicios, etc.) resulta casi siempre imprescindible incluir alguna fórmula o expresión que no se puede conseguir mediante el teclado alfanumérico. Existen ’otras formas’ de generar documentos científicos, pero si sólo necesitamos unas pocas fórmulas, OpenOffice.org y su editor de fórmulas OpenOffice Math es lo que necesitamos. Aparte de ser software libre y del poco espacio que ocupan los documentos generados, la gran ventaja de OO es que es muy difícil encontrar un ordenador (con Linux o Windows) que no tenga instalado OO.
¿Cómo se introducen fórmulas?

Para introducir una fórmula en nuestro documento (en la posición en la que está el cursor) seleccionamos el menú: Insertar / Objeto / Fórmula

Resulta práctico añadir el botón ’Fórmula’ a la barra de herramientas. Para ello hacemos clic-derecho una zona libre de una barra de herramientas y seleccionamos ’Personalizar’. En la ventana que nos aparece:

1. Elegimos la barra de herramientas en la que queremos poner el botón o dejamos la que hay por defecto
2. En la lista de botones disponibles, elegimos Insertar y buscamos el botón ’fórmula’ que aparece con el nombre ’Insertar objeto de OpenOffice.org Math’
3. Pulsamos Añadir y lo colocamos en la parte que queramos con los botones ’Hacia arriba’ y ’Hacia abajo’
4. Pulsamos Aceptar y ya tenemos nuestro botón de fórmulas

En la parte inferior de la pantalla nos aparece una zona en blanco donde teclearemos la fórmula.

Una vez tecleada, pulsamos en cualquier zona del documento y será insertada en la posición donde teníamos el cursor.

También nos aparece una ventana llamada selección (con una serie de fórmulas) que aconsejo no usar. Si nos acostumbramos a teclear la fórmula directamente es más fácil y rápido que buscarla en la ventana selección.

Por ejemplo, si queremos conseguir la fracción dos quintos, es más fácil y rápido teclear “2 over 5” (cuando lo hayas hecho varias veces, ya no olvidas la palabra ’over’) que:

– buscar en la ventana la fórmula a/b
– hacerle clic (lo que nos escribirá: < ?> over < ?> )
– borrar ambos < ?> y sustituirlos por 2 y 5

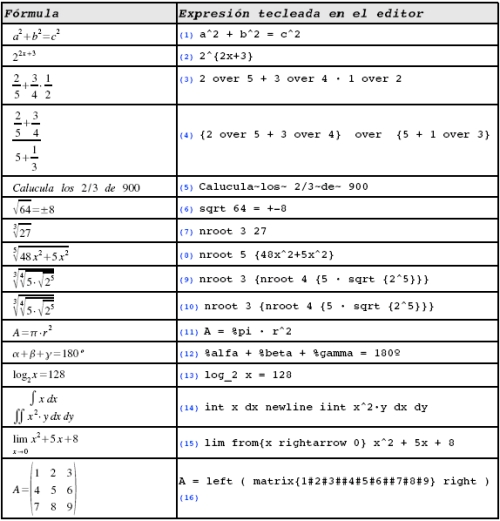

Las principales fórmulas a usar en un documento de matemáticas (ESO o Bachillerato) son las que aparecen reflejadas en la siguiente tabla:

Una breve explicación de las anteriores fórmulas:

(1) Después de pulsar sobre “^” hay que pulsar ’espacio’
(2) Si el exponente es un expresión larga, la ponemos entre llaves
(3) Para la barra de fracción se usa ’over’
(4) Las llaves {} se usan como los paréntesis () en una calculadora
(5) Podemos usar texto dentro de una fórmula. El símbolo '~' se teclea con <alt Gr> + <4> y sirve para dejar más espacio entre palabras.
(6) Raíz cuadrada = ’sqrt’
(7) Radicales: nroot índice radicando .
(8) Si son expresiones largas hacen falta las {}
(9) Usando las llaves se puede expresar raíz de un raíz
(10) Para obtener más separación entre las líneas de raíces anidadas usamos (estando en el editor Math) el menú Formato / Espacios / Intervalo de raíz. Debemos poner al menos un 5% para que se vea la separación entre raíces. Si pulsamos sobre ’Predeterminado’ usará esa separación del 5% en las siguientes raíces que introduzcamos. Si no ’predeterminamos’ sólo usará la separación para la raíz actual.
(11) Para conseguir letras griegas anteponemos ’%’ al nombre de la letra.
(12) Ejemplos: %pi, %alfa, %beta, %delta, etc.
(13) Los subíndices se pueden indicar con el carácter subrayado
(14) int = Integral ; iint = Integral doble; newline = cambia a la línea siguiente.
(15) from = subíndice central; rightarrow = flecha derecha
(16) Los paréntesis que pueden ocupar más de una línea se indican con ’left (’. Igualmente podemos usar ’right )’, ’left [’, etc. Mediante matrix{} expresamos una matriz. La separación entre elementos de la matriz es ’#’. Para cambiar de fila usamos ’##’
